Beogram 1000

Jeg havde lovet at lodde en Beogram 1000 for en god ven.

Der var gået en ledning af den fatning, som pickup'en sættes på.

Det var hurtigt klaret, men jeg syntes også den kørte lidt for langsomt, så jeg ville også rense motoren. Her er den taget ud.

Desværre bengyndte metallet at krakelere.

Og noget knækkede helt af.

Men heldigvis havde jeg en defekt Beogram 1000, hvor jeg kunne tage delen fra.

Og så kom den til at spille igen.

Der er intet elektronik i disse pladespillere (med mindre de er monteret med en forforstærker). Men de trænger ofte til en gang rens. Alt strømmen i dem er 220V, og en stor del af pladespilleren er af metal, så man skal være omhyggelig når man monterer og samler. Der er ikke engang en sikring.

Udskiftning af ophæng på højttalere

Jeg har også forsøgt mig lidt ud i reparation af højttalere. Typisk mørner gummiophænget med tiden. Heldigvis er det nemt at skifte.

Jeg har arbejdet på et sæt M150 højttalere som jeg købte som defekte. Her er de efter udskiftning af ophæng.

Begge basser skulle have skiftet ophæng, og membranen på den ene mellemtone havde løsnet sig fra spolen. En typisk fejl på de "hvide" mellemtone enheder. Den kan limes på igen, men jeg fik en anden mellemtone (den sorte) fra en god ven.

Da jeg fik dem samlet igen, og skulle prøve dem, så spillede de godt et par minutter, men så blev den ene bas tavs. Når jeg målte på den med et ohm meter. Der var der ingen forbindelse igennem den.

Jeg skar støvkappen af, for at kunne måle tættere på spolen, men stadig ingen forbindelse. Så nu står de blot - og fylder en hel del -  indtil jeg får fat i en anden bas enhed. Jeg nåede heller ikke at få renoveret de gulv stativer de skal stå på. De trænger til en gang maling.

Mit næste projekt var så nogle af B&O's mindste højttalere.

De sidder 4 bas enheder i disse Beovox C75, og en enhed i hver højttaler skulle have skiftet ophæng.

Her er de inden udskiftning sammen med en bas til en Beovox S45 (den nye model).

Det gamle ophæng er ikke ordentligt fjernet fra rammen på billedet. Og efter nyt ophæng

Der er 2 måder man kan sikre, at højttaleren er korrekt centreret efter montering af nyt ophæng.
1. Man kan skære støv hætten af, og centrere højttaleren med små stykker plastik.
2. Man kan afspille en tone gennem højttaleren mens man sætter det nye ophæng på.

(1) er den mest korrekt måde, men jeg bruger nummer (2) da jeg så slipper for at ødelægge støv hætten og skulle montere en ny. Det har også virket fint indtil nu.

Renoveringen af Beovox C75 var nu heller ingen succes, da diskanten i den ene var defekt. Så de er også sat væk indtil jeg finder en ny diskant.

Så jeg har ikke haft det store held med renovering af højttalere.

Beomaster 5000, Beomaster 5500, Beomaster 6500, Beomaster 7000

Nu er det forår, og der er ikke så meget tid til at lave radioer. Det meste af tiden bruges i haven, men jeg laver lidt på regnvejrsdage.

Men jeg har fundet nogle af mine gamle billeder fra gamle reparationer.

Beomaster 5000 er en af mine ynglings radioer fra B&O. Og jeg bruger den til dagligt. Den er pæn, den er fjernbetjent og den bruger stadig transistorer og ikke en integreret kreds i udgangen.

En typisk fejl på Beomaster 5000 er ledningerne til front klappen, der kan vippes ned, De går løs med tiden, men kan nemt loddes på igen.

Når der sker, så er det ikke alle knapperne der virker.

Man skal passe på når man lodder på printet. Banerne vil gerne løsne sig, og det er lidt pinligt når det sker (se gul firkant).

Computeren sidder indkapslet på sit eget print. Man skal passe på statisk elektrisitet, når man arbejder med den. Der er 2 typiske fejl på computer printet.
1. Den elektrolyt der indgår i reset kredsløbet er defekt. Så kan radioen typisk ikke tænde.
2. Radioen kan ikke huske stationer. Så skal batteriet skiftes.

En anden typisk fejl er defekte potentiometre til justering af tomgangstrømmen. Så vil radioen slukke umiddelbart efter at den har tændt. Man kan gerne blot motionere dem lidt, men den rigtig løsning er at skifte dem.

Jeg havde den Beomaster 5500 med en sjov fejl. Den spillede fint, men blev mere varm end normalt. Det var en mærkelig fejl. Der var noget støj med en frekvens på omkring 250 KHz. Hvis jeg koblede for-forstærkeren fra udgangsforstærkeren, så forsvandt støjen. Så problemet var ikke i udgangsforstærkeren. Det så ud til at den kom fra spændingsforsyningen, men jeg kunne ikke forstå, hvordan det blev blandet med signalet.

Så fandt jeg dette på nettet: http://notebook.beocentral.com/beomaster-5500-3/

The power amplifier of this receiver was overheating badly so the bias current was checked and found to be greatly in excess of its correct value on both channels. Disconnecting 3P22 returned the conditions in the output stage to normal and it was soon found that the output of the pre-amplifier contained a large amount of high frequency noise. This was coming in through the -12V supply, adding a 100nF 63V capacitor across the B-E junction of 2TR8 (BC557B) in the -12V regulator circuit provided a complete cure.

Og det løste problemet. Jeg kunne ikke længere måle støj med oscilloskopet, og radioen blev ikke længere varm.

Så jeg har endnu ikke måttet opgive en af disse radioer.

Perreaux E1 (anden omgang).

Ejeren fik bestilt et sæt nye MOSFET's fra Kina, og jeg fik bestilt en ny ensretter bro fra Århus.

Og efter at de nye komponenter blev monteret.

Så var den klar til afprøvning. Men hov. Så sprang sikringen. Efter et øjebliks koldsved, så kom jeg i tanke om, at jeg havde monteret en mindre sikring mens jeg testede. I med den rette sikring, og så spillede den fint.

Sjovt at arbejde med en forstærker der er så langt fra dem jeg ellers har arbejdet med. Sjovt at stifte bekendskab med MOSFET's. Knap så sjovt at have en forsyningsspænding på over 140V. Det kræver respekt.

Og her er den samlet og klar til at blive returneret.

Beocenter 4600

Jeg har altid været glad for Beocenter 4600. Der er ikke sparet på metallet.

Det er et komplet Beocenter med pladespiller og båndoptager. Og tungt. Heldigvis kan man åbne det, som man åbner kølerhjelmen på en bil.

Og der er god plads.

Der er ofte lagt små gaver til mekanikeren. :-)

Pladespiller og radio virker.. Knapperne går trægt. Det er et typisk problem på disse modeller (har jeg læst). Båndoptageren kører ikke rundt, så mon ikke der skal nogle nye remme til?

Næh, de var nu ok. Og efter jeg havde pustet lidt støv væk, så kunne den fint køre rundt igen. Selve båndmekanismen er fra Japanske Vortex. Jeg tror kun B&O lavede deres egen mekanik til den oprindelige Beocord 5000?

Det med knapperne er et større problem. Det ser ud til at være vanskeligt at få fronten af. Både volumen, radio skalaen og båndoptager styrken reguleres via et snoretræk. Og snoretræk er noget jeg har respekt for. Det kan man bruge virkeligt lang tid på at få monteret igen.

Så jeg besluttede at sætte den sammen igen, og så gemme den til bedre tider. Så kan den få den helt store omgang.

Jeg opdagede også, at båndoptageren ikke kan optage, og der er heller ingen udslag på VU metret.

Vi slutter lige af med et billede af forstærkeren. Det skulle være en god forstærker. En mini udgave af den i Beomaster 4400.

Perreaux E1

Denne sorte kasse er en 100W effekt forstærker fra Perreaux. Det er en jeg kigger på for en ven til en kollega. Jeg har ikke kunnet finde et diagram over forstærkeren, men da det kun er en effekt forstærker, så er der ikke ret meget i kassen.

En stor transformator, et par store lade elektrolytter, og 4 MOSFET transistorer per kanal. Og så det løse.

MOSFET'erne er af typen J49/K134 som blev brugt i mange forstærkere i 80'erne. De blev lavet af Hitachi. Jeg tror ikke at B&O brugte MOSFET's. Jeg har ikke stødt på nogle. Måske i deres aktive højttalere?

Fejlen er, at hovedsikringen springer, så snart man tænder forstærkeren. Hvilket tyder på en kortslutning et eller andet sted.

Først fjernede jeg de 4 store glassikringer fra printet, så begge forstærkere (hver kanal) var koblet fra. Men sikringen sprang stadig.

Fejlen viste sig at være en kortsluttet diode i ensretterbro'en. Jeg havde ikke en på lager, men en god ven sendte mig en, som desværre havde nogle andre benforbindelser, men jeg kunne bruge den til test.

Her en den koblet til med nogle prøveledninger. Der er over 140V over bro'en, så man skal passe på fingrene.

Nu kunne forstærkeren spille i den venstre kanal, men når jeg satte den højre til, så sprang hovedsikringen igen.

Jeg målte alle transistorer og dioder på printet igennem, men fandt ingen fejl. Så fejlen måtte være i de 4 MOSFET transistorer i højre kanal. Jeg verificerede det ved at fjerne forsyningsspændingen til MOSFET'erne i højre kanal, og så sprang sikringen ikke længere, når jeg koblede den højre kanal på.

Det er nemt at teste en diode eller en transistor. Dioder kan testes med et standard multimeter, og man kan teste transistoren som 2 dioder, der er sat sammen. Men en MOSFET er speciel. Den kræver et multimeter der kan give en høj nok spænding, og den kan skifte tilstand.

Jeg fandt en opskrift på nettet, Jeg kunne ikke finde nogen åbenlyse fejl (kortslutninger), men den ene K134 var i et kort øjeblik kortsluttet, når den skiftede tilstand. De andre var blot "næsten kortsluttede", men ikke helt. Så jeg gætter på, at det er den K134 der er skyld i problemerne.

Jeg prøvede at tænde forstærkeren med kun det ene sæt MOSFET monteret.


Og så kunne forstærkeren spille i begge kanaler.Så det er en af de 2 ikke monterede MOSFET's der er defekte, og jeg gætter på, at det er den K134.

Desværre kan man ikke længere købe disse MOSFET's, og typisk køber man dem som par, hvor de har de samme parametre. Hvis de ikke er et par, så kan parametrene afvige en smule.

Man kan købe nye par på Ebay fra Kina. Men jeg vil lige høre, hvor meget han vil ofre på sin forstærker. Det løber nok op i 300 Kr. Fortsættelse følger måske.

Beocord 2000 deluxe spolebåndoptager.

Denne fine spolebåndoptager renoverede jeg for en ven sidste år. Jeg har ikke fået den leveret tilbage, da han bor på Sjælland, og det har ikke lige passet.

Jeg skiftede de fleste elektrolytter og rensede og smurte mekanikken. Den spillede ok. Det var til at holde ud at høre på. Men helt god blev den ikke. Jeg har endnu ikke hørt en gammel spolebåndoptager som jeg syntes lyder rigtig godt. Måske er det båndene der er blevet for gamle?

Nå men jeg syntes den skulle motioneres lidt, og så fandt jeg ud af, at der ikke var lyd i den ene kanal.

Så jeg begyndte at skille den ad.

Den fik et nyt gummihjul sidste år fra en Beocord 2400 som jeg har til reservedele.

De 3 indgangsprint kan fjernes, og båndoptageren virker stadig. Og så har man lettere adgang til de andre print. Det print jeg ville have fat i er printet for "playback" forstærkeren. Mit første gæt er, at det er her fejlen er.

Men målinger på printet viste at der ikke kom noget input signal. Så fejlen er før printet.

Så kom jeg i tanke om, at jeg havde læst, at de Bogen tonehover der bruges er ret skrøbelige. Så det var min næste mistanke. Det er 4 tonehoveder.

Der er et til sletning, et til 4-spor afsplining, et til 2-spor optagelse, og det sidste er til 2-spor afspilling, og det er det der kan være defekt.

Rød/hvid er den ene kanal, og grøn/gul er den anden. Jeg prøvede at bytte dem rundt, og så manglede lyden i den anden kanal. Så det er tonehovedet der er defekt.

Et tonehoved er en spole, så der skal være en lav modstand igennem det. Jeg har læst, at man skal være forsigtig med at måle på dem, da den spænding som måleinstrumetet sender igennem kan ødelægge tonehovedet. Men da det sandsynligvis var ødelagt, så tog jeg chancen. Jeg målte dog igennem en 120K ohm modstand.

Her er den gode kanal:

Den måler 117.3 K ohm. Og så den dårlige:

Dette betyder at der ingen forbindelse er, så spolen er defekt.

Så jeg skal på jagt efter et tonehoved. Det der sidder i min Beocord 2400 til reservedele er vist et 4-spors tonehoved, og jeg skal bruge et 2-spors. Men det dukker nok op. Men de Bogen tonehoveder er berygtede for at være skrøbelige, så der er måske ikke så mange tilbage?

Fortsættelse følger.......

Jamo DMR 70

Dette er en DVD Receiver som jeg har kigget på for en ven. Den er ikke særlig gammel, og den er heller ikke fra B&O, men jeg lovede at kaste et blik på den. Den vil ikke læse DVD'er eller CD'er.

Den er pænt opbygget, men med dobbelt sidet print, og med SMD komponenter, så det er ikke en model der er nem for en hjemme-mekaniker.

Problemet var heldigvis ikke med elektronikken, men skyldes det markerede tandhjul.

På samme sted på tandhjulet satte hele mekanismen sig fast. Jeg kunne ikke se nogen fejl på tandhjulet. Måske det har en lille revne? Jeg prøvede at slibe tandhjulet lidt, på det sted hvor problemet var, og det løste problemet. Men det er nok ikke nogen langsigtet løsning.

Så jeg er på udkig efter et tandhjul med en diamter på 4.8mm, med 14 tænder og en hul diameter på 2.2mm. Men nu kan den køre som den er.

Beocenter 7700

Dette er et Beocenter 7700 som jeg har købt som defekt.

Der fulgte desværre ingen fjernbetjening med. Pickup'en (en MCC4) var defekt, men den har jeg fået renoveret hos www.schallplattennadeln.de. Og den bruger jeg nu til daglig på min Beogram 5500.

Når jeg sætter strøm til, så er der lys i stand-by, men så snart jeg tænder, så går den tilbage på stand-by. Så det ser ud til, at fejlsikringskredsløbet bliver aktiveret, og slukker for centeret.

Sådan et Beocenter med pladespiller, båndoptager og forstærker vejer en hel del, så heldigvis kan man åbne "kølerhjelmen" og få adgang til store dele af centeret.

Man kan stadig bruge Beocenteret selvom det er åbnet, så det er meget servicevenligt.

I følge servicemanuelen, så er det første at tjekke, at 6.5V spændingen er stabil.

Der er ikke meget plads, men det går.

Spændingen var 6V, så jeg justerede den lidt op, men det gav ikke noget resultat.

Tomgangsstrømmen (til udgangstransistorerne) var OK i venstre kanal, men meget for høj i højre. Jeg kunne kun lige kortvarig måle strømmen inden fejlkredsløbet slog fra. Men mistanken var nu på defekt transistorer i udgangsforstærkeren.

Så af med bundpladen, så jeg kunne komme til at måle på dem.

Til min overraskelse kunne jeg se, at der ikke var nogle remme i båndoptageren (rød firkant). Men heller ikke nogle spor af, at de gamle var blevet til "lakrids". Så nogen må have taget dem til reservedele, eller nogen har været ved at renovere dette Beocenter, og så givet op?

Den næste overraskelse var, at der ikke var nogle af transistorerne der var åbenlyst defekte - altså som var kortsluttet. Når man måler på transistorer der sidder i kredsløb, så påvirker resten af komponenterne målingen. Men hvis en transistor er kortsluttet, så vil man stadig kunne måle det.

Min næste mistanke var defekte elektrolytter. Dette Beocenter bruger 4 bipolare elektrolytter, som jeg ikke har på lager, så jeg bestemte mig for at teste dem først. De var alle fine.

Men så opdagede jeg en dårlig lodning på en transistor. Og da jeg fik lavet den, så kunne Beocenteret spille igen. Både med pladespiller

Og med radio

Da jeg ikke lige har noget at bruge det til, så besluttede jeg at sætte det væk igen, med en note om, at

1. Det mangler remme i båndoptageren

2. Trænger til at ordentlig omgang rens

Hvis jeg finder noget at bruge det til, eller hvis jeg får fat i en fjernbetjening, så kommer det nok frem igen. Det store skrummel. :-)

Beomaster 4400.

Dette er en Beomaster jeg har købt gennem Gul og Gratis. Den ville ikke tænde. Det var en sikring, men den sprang med det samme igen. Jeg skal have fat i en variotransformator, så jeg kan starte en radio langsomt op. Men i stedet afbrød jeg strømforsyningen til begge udgangsforstærkere. Så kunne den tænde uden af springe sikringen.

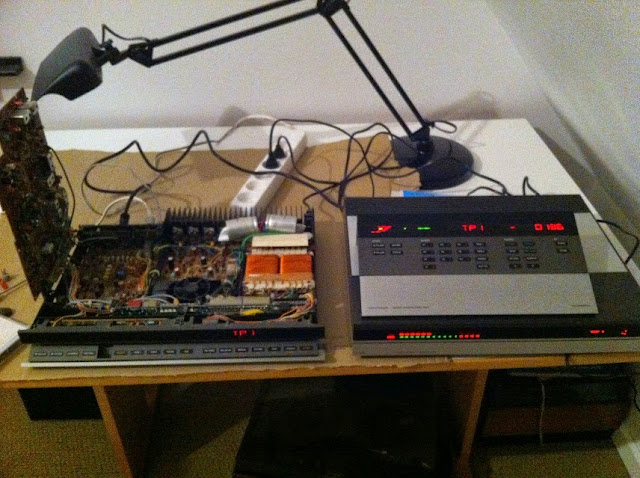

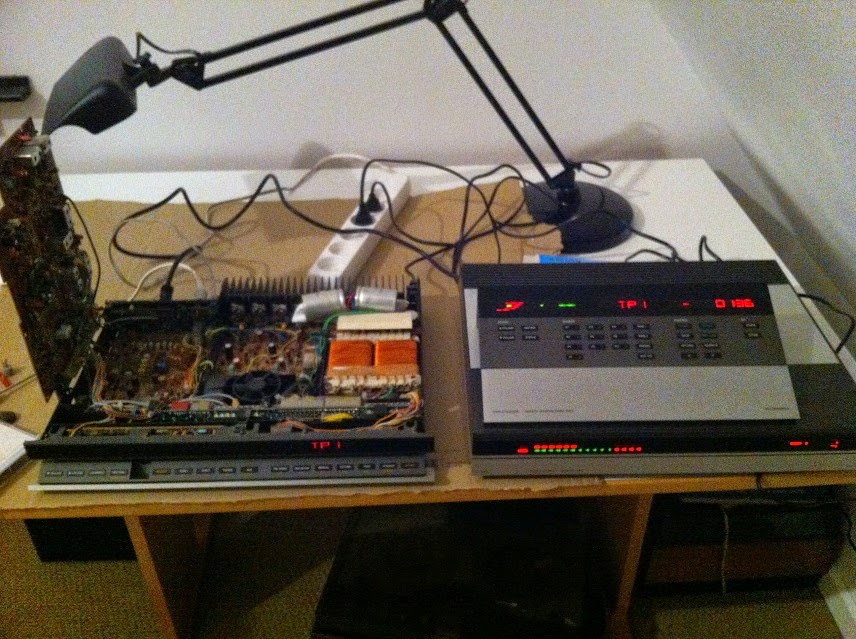

Der er lys i alle pærene undtaget i S-metered, der viser styrken af den station man har stillet ind på.

Så satte jeg den venstre kanal  til. Stadig fint. Og så den højre kanel. Og så røg sikringen. De viste sig, at alle 4 udgangstransistorer i højre kanal var defekte. Men driver transistorerne var OK.

Bemærk den røde firkant. Modstanden er løftet for at forhindre at fejlkredsløbet slukker for forstærkeren. Øverst er de 4 defekte udgangstransistorer. Bemærke også de trætte elektrolytkondensatorer.

Jeg har en Beomaster 2400 til reservedele, så jeg tog transistorerne fra den (den har 2 per kanal, så jeg måtte tage fra begge kanaler), og satte dem over i 4400’eren. Og så spillede den fint.

Radioen er meget beskidt. Her renser jeg indgangsprintet i isopropylalkohol købt i Matas.

Jeg besluttede at udskyde renoveringen, da jeg vil have det hele skildt ad og renset, og skiftet alle elektrolytter. Men så bliver det også en rigtig fint radio. Så mere herom på et senere tidspunkt.
