Jamo DMR 70

Dette er en DVD Receiver som jeg har kigget på for en ven. Den er ikke særlig gammel, og den er heller ikke fra B&O, men jeg lovede at kaste et blik på den. Den vil ikke læse DVD'er eller CD'er.

Den er pænt opbygget, men med dobbelt sidet print, og med SMD komponenter, så det er ikke en model der er nem for en hjemme-mekaniker.

Problemet var heldigvis ikke med elektronikken, men skyldes det markerede tandhjul.

På samme sted på tandhjulet satte hele mekanismen sig fast. Jeg kunne ikke se nogen fejl på tandhjulet. Måske det har en lille revne? Jeg prøvede at slibe tandhjulet lidt, på det sted hvor problemet var, og det løste problemet. Men det er nok ikke nogen langsigtet løsning.

Så jeg er på udkig efter et tandhjul med en diamter på 4.8mm, med 14 tænder og en hul diameter på 2.2mm. Men nu kan den køre som den er.

Beocenter 7700

Dette er et Beocenter 7700 som jeg har købt som defekt.

Der fulgte desværre ingen fjernbetjening med. Pickup'en (en MCC4) var defekt, men den har jeg fået renoveret hos www.schallplattennadeln.de. Og den bruger jeg nu til daglig på min Beogram 5500.

Når jeg sætter strøm til, så er der lys i stand-by, men så snart jeg tænder, så går den tilbage på stand-by. Så det ser ud til, at fejlsikringskredsløbet bliver aktiveret, og slukker for centeret.

Sådan et Beocenter med pladespiller, båndoptager og forstærker vejer en hel del, så heldigvis kan man åbne "kølerhjelmen" og få adgang til store dele af centeret.

Man kan stadig bruge Beocenteret selvom det er åbnet, så det er meget servicevenligt.

I følge servicemanuelen, så er det første at tjekke, at 6.5V spændingen er stabil.

Der er ikke meget plads, men det går.

Spændingen var 6V, så jeg justerede den lidt op, men det gav ikke noget resultat.

Tomgangsstrømmen (til udgangstransistorerne) var OK i venstre kanal, men meget for høj i højre. Jeg kunne kun lige kortvarig måle strømmen inden fejlkredsløbet slog fra. Men mistanken var nu på defekt transistorer i udgangsforstærkeren.

Så af med bundpladen, så jeg kunne komme til at måle på dem.

Til min overraskelse kunne jeg se, at der ikke var nogle remme i båndoptageren (rød firkant). Men heller ikke nogle spor af, at de gamle var blevet til "lakrids". Så nogen må have taget dem til reservedele, eller nogen har været ved at renovere dette Beocenter, og så givet op?

Den næste overraskelse var, at der ikke var nogle af transistorerne der var åbenlyst defekte - altså som var kortsluttet. Når man måler på transistorer der sidder i kredsløb, så påvirker resten af komponenterne målingen. Men hvis en transistor er kortsluttet, så vil man stadig kunne måle det.

Min næste mistanke var defekte elektrolytter. Dette Beocenter bruger 4 bipolare elektrolytter, som jeg ikke har på lager, så jeg bestemte mig for at teste dem først. De var alle fine.

Men så opdagede jeg en dårlig lodning på en transistor. Og da jeg fik lavet den, så kunne Beocenteret spille igen. Både med pladespiller

Og med radio

Da jeg ikke lige har noget at bruge det til, så besluttede jeg at sætte det væk igen, med en note om, at

1. Det mangler remme i båndoptageren

2. Trænger til at ordentlig omgang rens

Hvis jeg finder noget at bruge det til, eller hvis jeg får fat i en fjernbetjening, så kommer det nok frem igen. Det store skrummel. :-)

Beomaster 4400.

Dette er en Beomaster jeg har købt gennem Gul og Gratis. Den ville ikke tænde. Det var en sikring, men den sprang med det samme igen. Jeg skal have fat i en variotransformator, så jeg kan starte en radio langsomt op. Men i stedet afbrød jeg strømforsyningen til begge udgangsforstærkere. Så kunne den tænde uden af springe sikringen.

Der er lys i alle pærene undtaget i S-metered, der viser styrken af den station man har stillet ind på.

Så satte jeg den venstre kanal  til. Stadig fint. Og så den højre kanel. Og så røg sikringen. De viste sig, at alle 4 udgangstransistorer i højre kanal var defekte. Men driver transistorerne var OK.

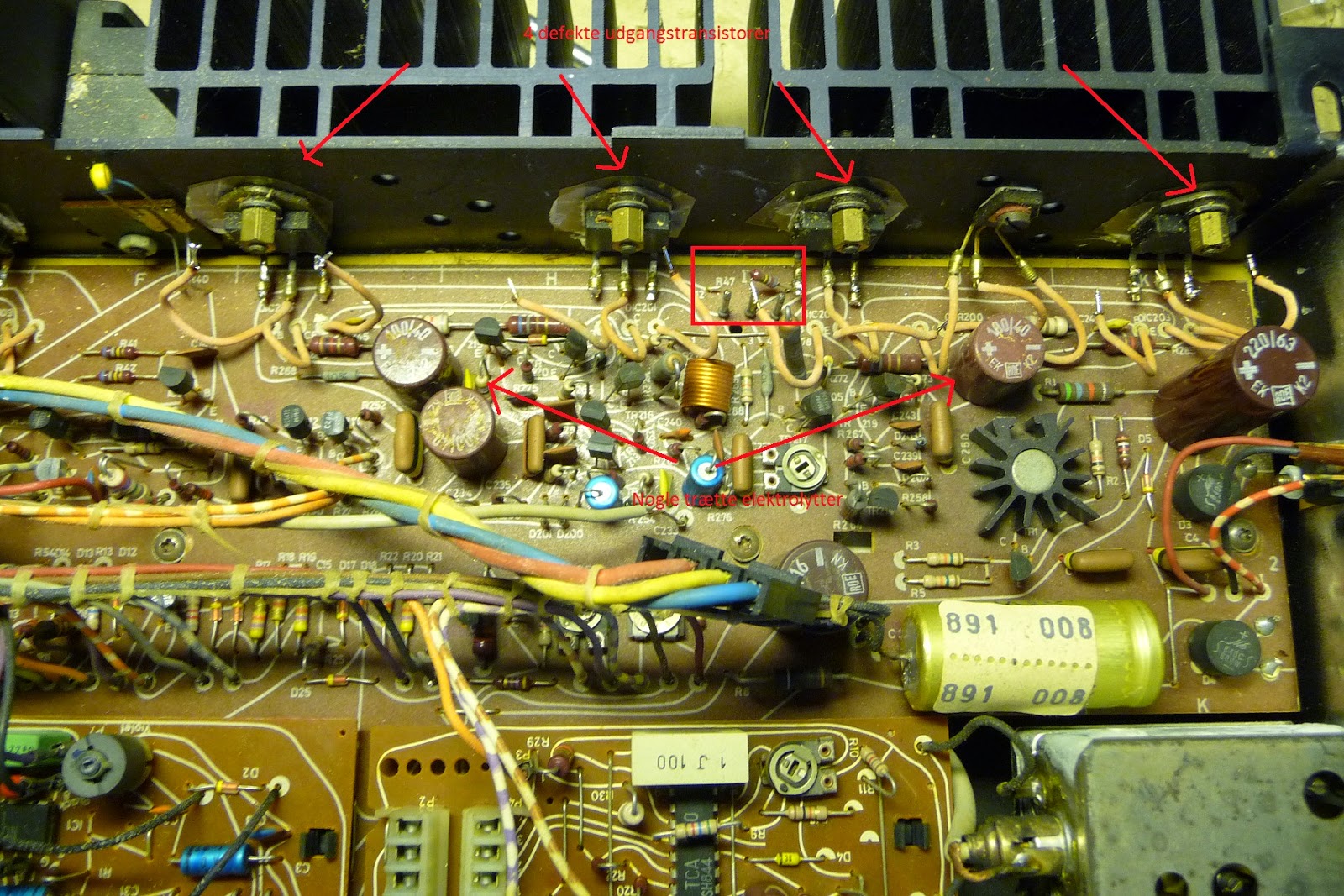

Bemærk den røde firkant. Modstanden er løftet for at forhindre at fejlkredsløbet slukker for forstærkeren. Øverst er de 4 defekte udgangstransistorer. Bemærke også de trætte elektrolytkondensatorer.

Jeg har en Beomaster 2400 til reservedele, så jeg tog transistorerne fra den (den har 2 per kanal, så jeg måtte tage fra begge kanaler), og satte dem over i 4400’eren. Og så spillede den fint.

Radioen er meget beskidt. Her renser jeg indgangsprintet i isopropylalkohol købt i Matas.

Jeg besluttede at udskyde renoveringen, da jeg vil have det hele skildt ad og renset, og skiftet alle elektrolytter. Men så bliver det også en rigtig fint radio. Så mere herom på et senere tidspunkt.



Dette er en Beogram 8000. Jeg købte den som defect uden pickup, og som reserve til en anden jeg har. Men jeg besluttede mig for at sætte den i stand. Den kørte ikke med jævn hastighed, og pickup armen havde sit eget liv.

Beogram 8000 serien er et godt bud på den bedste pladespillere som B&O har lavet. De er helt specielle, for de har ikke nogen rem. I stedet drives pladetallerkenen af et magnetfelt. Ligesom en gammeldags el-måler.

Men netop den konstruktion er også et af de svage led, for der sidder en tacho disk, som bruges til at kontrollere hastigheden. Disken er fra fabrikken lavet af folie, som med tiden går i stykker. Når den er defect, så er hastigheden enten ujævn, eller den kører alt for hurtigt.

Heldigvis kan Dillen fra Beoworld.org levere nye tacho disks lavet af metal. Sådan en har jeg sat på her:

Det løste problemet med hastigheden. Problemet med pickup armen der levede sit eget liv, blev løst ved at udskifte elektrolyt kondensatorer på printet og tjekke lodningerne omkring de stik der sidder I bunden af printet.

Eletrolyt kondensatorer tørrer ud med alderen. Og denne pladespiller er omkring 30 år. De koster ikke ret meget, så hvis der er periodiske problemer, så skifter man dem ofte allesammen. Og så kan de holde mange år igen.

Så var der kun tilbage at samle den. B&O har gjort flittig brug af dobbeltklæbende tape til at holde de enkelte dele på plads. Det virker lidt billigt, men det er meget elegant, så længe det holder.

Låget er skævt og der er afslag i træfineren, så den er stadig blot til reserve.

Velkommen til BeoRepFyn.

Jeg har I flere år lavet gamle radioer, pladespillere og båndoptagere som hobby. Hovedsageligt B&O fordi det er dansk, og det er meget nemt at finde rundt omkring.

Jeg started med at købe defekte ting på Gul og Gratis og på QXL, men da jeg ikke kan få mig til at sælge tingene igen, så står der efterhånden der efterhånden gamle radioer i alle skabe og kroge.

Nu hjælper jeg venner og bekendte med at lave deres ting. Så har jeg både fornøjelsen af at lave det, og jeg kommer af med det igen. Så det er en win-win.

Jeg vil blogge om de ting jeg laver. Jeg håber det kan inspirere folk til selv at forsøge at lave deres gamle radioer. Og ellers er I også velkomne til at kontake mig. Så vil jeg gerne kigge på det.
